Grafiken
Symbol |
Menüleiste |
Tastenkürzel |
|---|---|---|
|
Einfügen > Druckgrafik |
P |

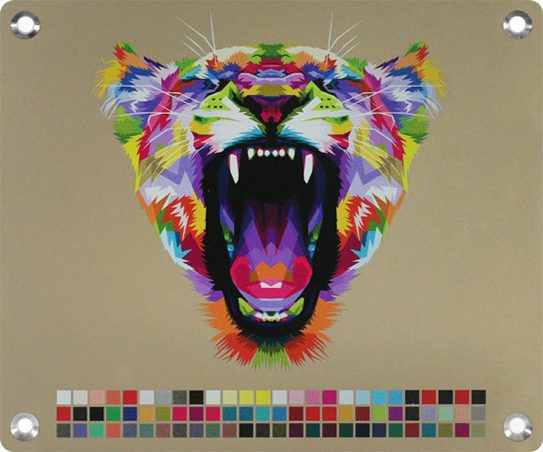

Eine Druckgrafik ist eine Grafik, die im UV-Druckverfahren direkt auf die Frontplatte gedruckt wird. Auf einer Frontplatte können beliebig viele Druckdateien eingefügt werden.
Eigenschaften der Funktion
Parameter |
Beschreibung |
|---|---|
Grafik-Datei |
Wählen Sie die gewünschte Grafikdatei aus der Vorschlagsliste bzw. lesen Sie diese von ihrem Speicherort ein. |
PDF exportieren |
Exportiert eine markierte Grafikdatei als PDF, unabhängig von ihrem Ausgangsformat. |
Bezugspunkt |
Als Bezugspunkt können Sie zwischen 5 Punkten des rechteckigen Umrisses der Grafik wählen. |
Drehwinkel |
Drehwinkel der Grafik um ihren Bezugspunkt. |
Skalierung |
Hier können Sie die Grafik proportional oder in X- und Y-Richtung skalieren. Die Abmessungen der Grafik werden am unteren Rand der Vorschau angezeigt. |
Beschnitt |
Beschneidet die Grafik um den jeweils angegebenen Wert. Bezugsgröße für den Beschnitt ist die Originalgröße der Datei. |
Spiegeln |
Spiegelt die Grafik an der vertikalen Achse durch ihren Bezugspunkt. |
Element nicht fertigen |
Setzen Sie das Häkchen, wenn das Element nicht gefertigt, sondern nur zu Informationszwecken auf der Frontplatte platziert werden soll. |
Dateiformate
Es werden PDF-, JPG-, PNG-, BMP- und TIFF-Dateien unterstützt.
PDF-Dateien mit mehreren Seiten
Wenn eine PDF-Datei mit mehreren Seiten eingelesen wird, werden Sie gefragt, welche Seite verwendet werden soll. Je eingefügter Druckgrafik kann nur eine Seite verwendet werden.
Druckgrafiken mit weißer Farbe
Druckgrafiken können weiße Farbe enthalten. Es wird zwischen transparenten und weißen Flächen unterschieden. Um Weiß zu drucken, muss in den Eigenschaften der Frontplatte die Option „Weiße Farbe bei Druckelementen verwenden“ aktiviert sein. Weiß in der Grafikdatei als Sonderfarbe anzulegen ist nicht erforderlich.
Dateigröße
Die Grafikdateien werden verlustfrei in die gespeicherte FPD-Datei eingebettet. Um die FPD-Dateigröße gering zu halten, empfehlen wir deshalb, möglichst kleine Druckdateien zu verwenden (< 5 MB). Die Auflösung der Grafik sollte für ein optimales Druckbild mindestens 300 DPI betragen.
Bedruckbare Materialien
Bedruckt werden kann eloxiertes und eloxiert-chromatiertes Aluminium der Schaeffer AG in jeder verfügbaren Farbe. Kundenseitig beigestelltes Material, pulverbeschichtete oder eloxierte Platten können nicht bedruckt werden.
Hinweis: Insbesondere bei dunklerem Material kann die Farbechtheit abweichen. Hier empfehlen wir die Druckoption „Weiße Farbe auf Tintenflächen unterdrucken“ zu aktivieren.
Die Druckoptionen finden Sie im Dialog Eigenschaften der Frontplatte (Strg + F) oder in der Liste der Elementeigenschaften, die Sie z. B. mit Strg + Umsch + O ein- und ausblenden können.
Hinweis: Druckgrafiken können nur auf die Vorderseite der Frontplatte aufgebracht werden.
Darstellung der Weißdruckoptionen im Frontplatten Designer
Die ausgewählten Druckoptionen werden in der Darstellung im Frontplatten Designer bestmöglich berücksichtigt. Um die Unterschiede direkt zu sehen, empfiehlt es sich z.B., nach Einfügen der Datei die Druckoptionen in der Liste der Elementeigenschaften (Strg + Umsch + O) umzuschalten.
