Graphiques

Symbole	Barre de menu	Raccourcis clavier
	Insérer > Graphique d’impression	P

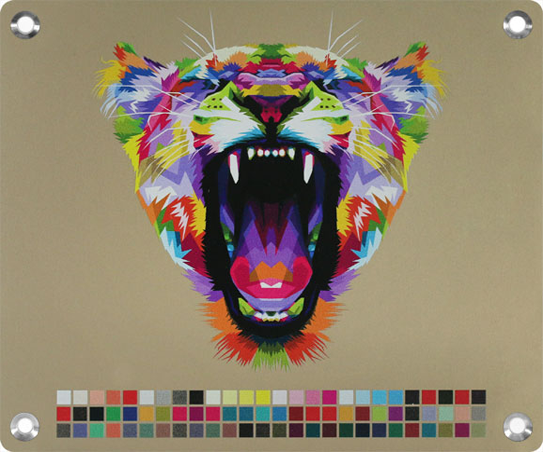

Un graphique d’impression est un graphique qui est imprimé directement sur la face avant par un procédé d’impression UV. Il est possible d’insérer autant de fichiers d’impression que l’on veut sur une face avant.

Propriétés de la fonction

Paramètres	Description
Fichier graphique	Sélectionnez le fichier graphique souhaité dans la liste des propositions ou importez-le depuis votre emplacement de stockage.
Exporter le PDF	Exporte un fichier graphique sélectionné au format PDF, quel que soit son format d’origine.
Point de référence	Comme point de référence, vous pouvez choisir entre 5 points du contour rectangulaire du graphique.
Angle de rotation	Angle de rotation du graphique autour de son point de référence.
Graduation	Vous pouvez ici mettre le graphique à l’échelle de manière proportionnelle ou dans les directions X et Y. Les dimensions du graphique sont affichées en bas de l’aperçu.
Découpe	Découpe le graphique de la valeur indiquée. La taille de référence pour la découpe est la taille originale du fichier.
Symétrie	Fait une symétrie du graphique sur l’axe vertical par son point de référence.
Ne pas usiner l’objet	Cochez cette case si l’élément ne doit pas être fabriqué, mais seulement placé sur la face avant à titre d’information.

Formats de fichier

Les fichiers PDF, JPG, PNG, BMP et TIFF sont pris en charge.

PDF-Dateien mit mehreren Seiten

Si un fichier PDF contenant plusieurs pages est importé, il vous sera demandé quelle page doit être utilisée. Une seule page peut être utilisée par graphique inséré.

Graphiques d’impression avec de la peinture blanche

Les graphiques d’impression peuvent contenir de la peinture blanche. Une distinction est faite entre les surfaces transparentes et les surfaces blanches. Pour imprimer du blanc, l’option « Utiliser de la couleur blanche pour les éléments d’impression » doit être activée dans les propriétés de la face avant. Il n’est pas nécessaire de créer le blanc comme couleur spéciale dans le fichier graphique.

Taille du fichier

Les fichiers graphiques sont intégrés sans perte dans le fichier FPD enregistré. Pour maintenir la taille du fichier FPD à un niveau bas, nous recommandons donc d’utiliser des fichiers d’impression aussi petits que possible (< 5 Mo). La résolution du graphique doit être d’au moins 300 DPI pour une image d’impression optimale.

Bedruckbare Materialien

L’impression peut se faire sur l’aluminium anodisé et anodisé-chromaté de Schaeffer AG dans toutes les couleurs disponibles. Le matériau fourni par le client, les faces revêtues par poudre ou anodisées ne peuvent pas être imprimées.

Remarque : le réalisme des couleurs peut varier, en particulier pour les matériaux plus foncés. Dans ce cas, nous recommandons d’activer l’option d’impression « Sous-impression en blanc sur les surfaces d’encre ».

Vous trouverez les options d’impression dans la boîte de dialogue Propriétés de la face avant (Ctrl + F) ou dans la liste des propriétés des éléments, que vous pouvez afficher ou masquer avec Ctrl + Maj + O par exemple.

Remarque : les graphiques d’impression ne peuvent être appliqués que sur l’avant de la face avant.

Darstellung der Weißdruckoptionen im Frontplatten Designer

Les options d’impression sélectionnées sont prises en compte au mieux dans la représentation dans le Designer de faces avant. Pour voir directement les différences, il est recommandé, par exemple, de commuter les options d’impression dans la liste des propriétés des éléments (Ctrl + Maj + O) après avoir inséré le fichier.

Informations supplémentaires

Fiche informative fichiers d’impression et options d’impression
