Usinage des côtés extérieurs
Il est également possible de travailler sur les côtés extérieurs de la face avant. Pour profiter de cette possibilité, procédez comme suit :

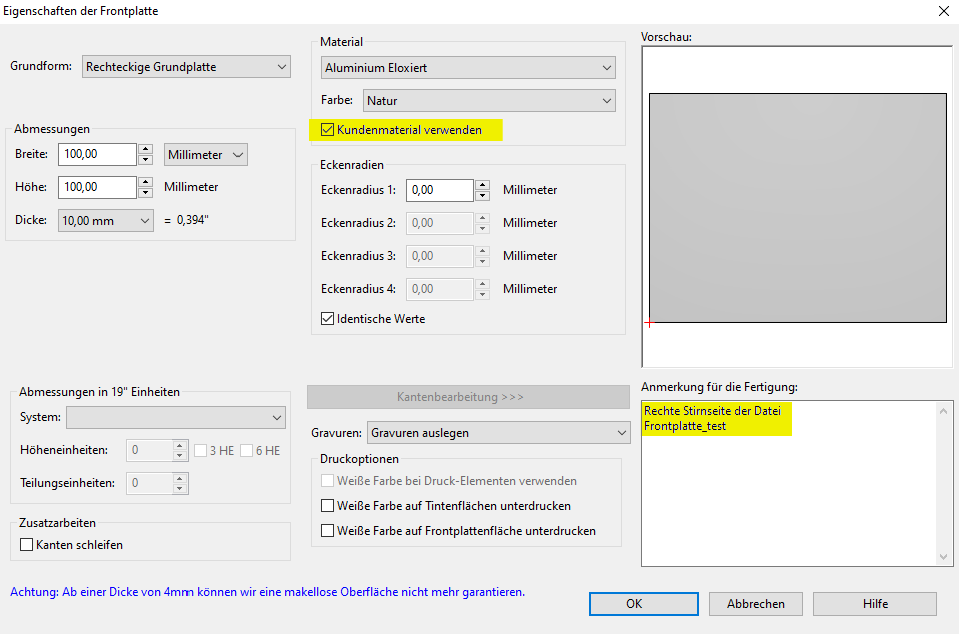

Pour chaque côté extérieur à usiner, créez un fichier supplémentaire représentant la vue du dessus du côté extérieur en question. Pour la largeur et la hauteur, indiquez les dimensions réelles du côté extérieur. Laissez le matériau sur la valeur par défaut. Pour l’épaisseur, sélectionnez l’épaisseur de matériau maximale (10 mm).
Important :
Cochez l’option Matériau du client pour que les frais de matériau ne soient pas recalculés dans le calcul du prix du fichier de la face.
Veuillez noter dans la fenêtre Remarques pour la fabrication de quel côté extérieur il s’agit. Par exemple : « Côté extérieur droit du fichier XXX ».
Placez les éléments souhaités sur la face avant.
Instruction pour l’orientation du fichier des côtés extérieurs : dessinez la vue de dessus sur le côté extérieur. Afin d’éviter tout malentendu et de simplifier notre production, il est judicieux de réaliser un croquis et de le joindre à votre commande, par exemple sous forme de fichier PDF.
Ci-dessous, un exemple de la manière dont vous pouvez esquisser et marquer votre face avant pour nous avec l’usinage des faces :
en tant que croquis à 2 dimensions
en tant que croquis à 3 dimensions
Placer les éléments lors de l’usinage des côtés extérieurs
Remarque : il doit rester **au moins* 1 mm de matériau sur le pourtour du trou aveugle. Pour obtenir par exemple des trous aveugles avec un filetage M2, la base doit avoir une épaisseur **d’au moins* 4 mm. Il n’est pas possible de percer des perçages dans la zone des rayons d’angle. Il n’est pas possible de réaliser un usinage du bord sur les côtés extérieurs.
