Ouverture rectangulaire

Symbole	Barre de menu	Raccourcis clavier
	Insérer > Ouverture rectangulaire	R

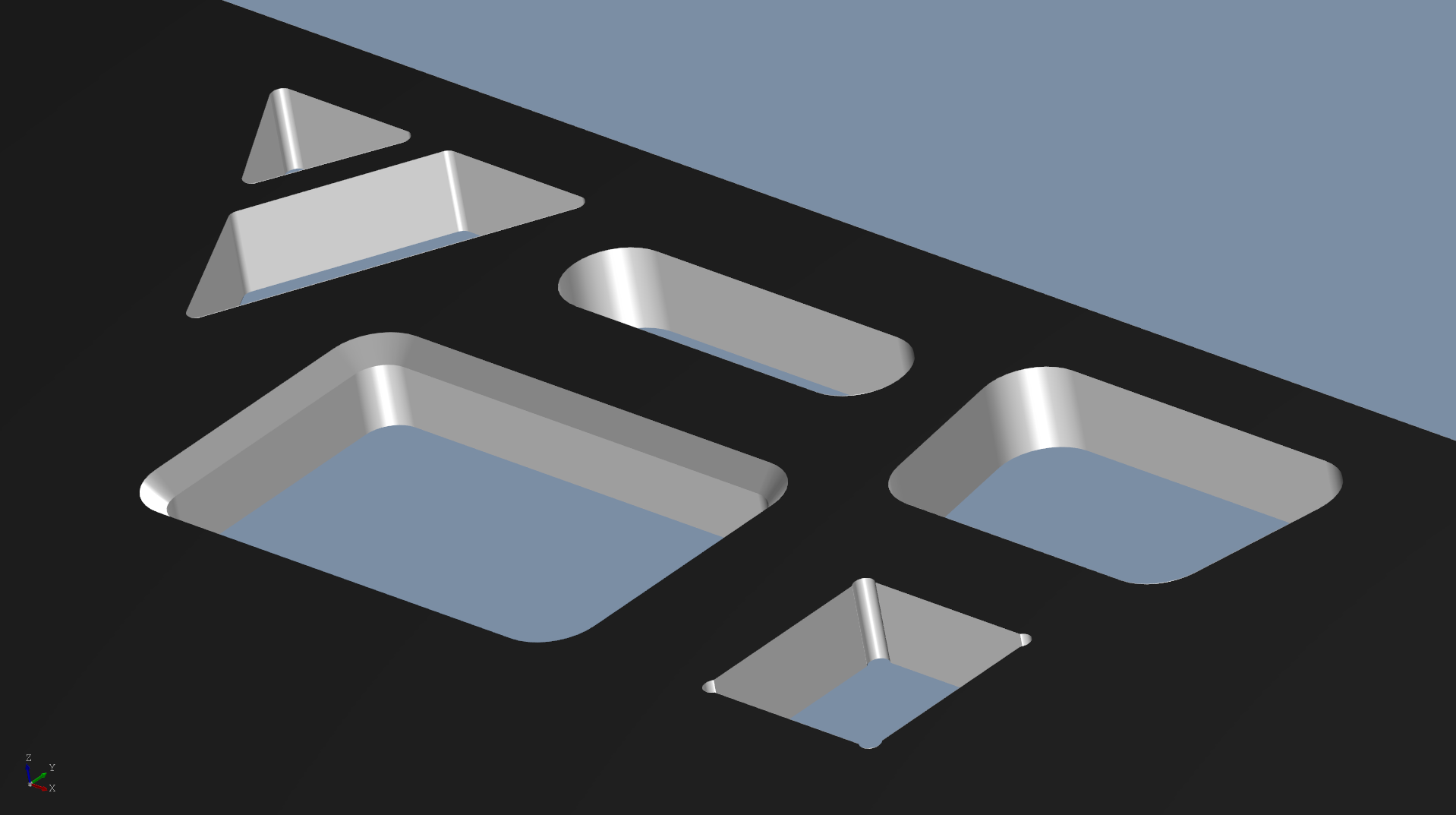

Cette fonction permet de configurer non seulement des rectangles, mais aussi des trapèzes (parallélogramme, losange) et des triangles ainsi que des trous oblongs.

Propriétés de la fonction

Paramètres	Description
Largeur	Largeur de l’ouverture rectangulaire
Hauteur	Hauteur de l’ouverture rectangulaire
Eckenradius	Rayons intérieurs aux 4 angles de l’ouverture rectangulaire
Drehwinkel	Angle de rotation de l’ouverture rectangulaire autour de son point de référence
Outil	Par défaut, la fraise 3 mm est réglée. Si la case Sélection automatique est cochée, l’outil s’adapte dès qu’un rayon intérieur plus petit est saisi.
Fraiser après l’affinage	Uniquement pour les faces revêtues par poudre. Cochez cette case si vous souhaitez que l’ouverture soit réalisée après le revêtement par poudre. Plus d’informations
Ne pas usiner l’objet	Cochez cette case si l’élément ne doit pas être fabriqué, mais seulement placé sur la face avant à titre d’information.
Winkel links	Pour le trapèze et le triangle : angle de la ligne latérale gauche par rapport à la ligne latérale du rectangle de départ
Winkel rechts	Pour le trapèze et le triangle : angle de la ligne latérale droite par rapport à la ligne latérale du rectangle de départ. Pour le triangle, cet angle est automatiquement défini.
Triangle	Si la case est cochée, un triangle est créé par une ligne reliant le coin inférieur gauche au coin supérieur droit.
Usinage du bord	Le bord avant et le bord arrière peuvent être pourvus d’un chanfrein ou d’un arrondi.
