Perçage

Symbole	Barre de menu	Raccourcis clavier
	Insérer > Perçage	B

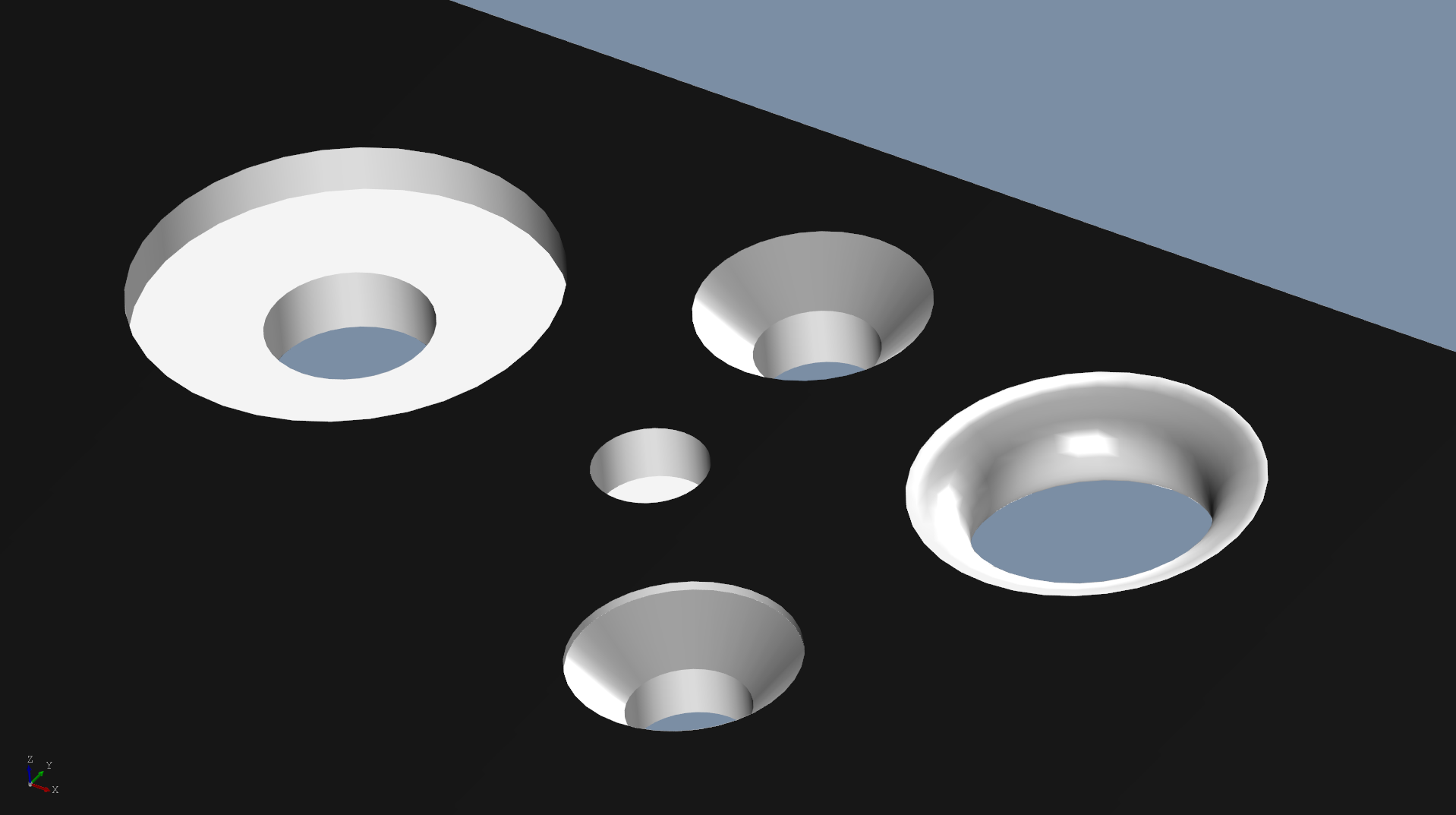

Un perçage est une ouverture circulaire qui peut être traversante ou en trou aveugle (sur la face avant ou arrière de la face avant). Comme les autres éléments de fraisage, il est également réalisé avec un outil de fraisage. Le perçage peut avoir un bord chanfreiné ou arrondi, un filetage ou une fraisure.

Propriétés de la fonction

Paramètres	Description
Diamètre	Diamètre du perçage. Le plus petit diamètre de fraise disponible est 1 mm. Des diamètres plus petits, jusqu’à 0,4 mm, sont possibles sur demande et peuvent entraîner des frais supplémentaires.
Fraisure	Crée un perçage fraisé. Il est possible de choisir des fraisures pour différentes vis normalisées (DIN et ANSI). Après avoir défini la norme, vous pouvez indiquer à droite la taille du filetage de la vis qui doit s’adapter au perçage fraisé.
Filetage	Crée un trou taraudé. Différentes normes de filetage (métriques et unifiées) sont disponibles. Après avoir défini la norme, vous pouvez indiquer à droite la taille du filetage intérieur. Remarque : nos filetages ont par défaut une * **fraisure de protection de filetage*. Ce chanfrein à l’entrée du filetage facilite le montage de la vis. En cas de vissage à l’arrière, il est recommandé de percer un trou taraudé continu au verso de la face avant. Si vous ne voulez pas de fraisure de protection du filetage (p. ex. parce qu’il ne reste pas assez de pas de filet à cause du chanfrein en cas de gros filetage dans une face fine), indiquez-le dans le champ Remarques pour la fabrication dans la boîte de dialogue des propriétés de la face avant.
Trou aveugle	Perçage d’un trou aveugle à l’avant ou à l’arrière à la profondeur souhaitée.
Placer au verso	Cochez la case si le trou aveugle doit être placé au verso de la face.
Fraiser après l’affinage	Uniquement pour les faces revêtues par poudre. Cochez cette case si vous souhaitez que le perçage soit effectué après le revêtement par poudre.
Ne pas usiner l’objet	Cochez cette case si l’élément ne doit pas être fabriqué, mais seulement placé sur la face avant à titre d’information.
Usinage du bord	Le bord avant et, le cas échéant, le bord arrière peuvent être pourvus d’un chanfrein ou d’un arrondi.
Paramètres libres de la fraisure	Si la fraisure normalisée a été sélectionnée auparavant, vous pouvez ici configurer librement une fraisure. Le résultat s’affiche dans l’aperçu.
Paramètres libres du filetage	Si vous avez sélectionné un filetage normalisé, vous pouvez saisir ici un pas de vis quelconque pour le filetage. Vous pouvez lire dans l’aperçu le diamètre de noyau du trou taraudé qui en résulte.

Remarque : pour savoir comment faire des trous aveugles dans les côtés extérieurs* de la face avant, voir* Usinage des côtés extérieurs.

Conseil : procédez comme suit pour créer * **un trou taraudé avec fraisure* ** :

1. Percez le trou taraudé souhaité

2. Au même endroit, percez un trou aveugle avec une fraisure ou un usinage du bord. Le trou aveugle doit avoir la même profondeur que la fraisure/l’usinage du bord.
