Bohrung

Symbol	Menüleiste	Tastenkürzel
	Einfügen > Bohrung	B

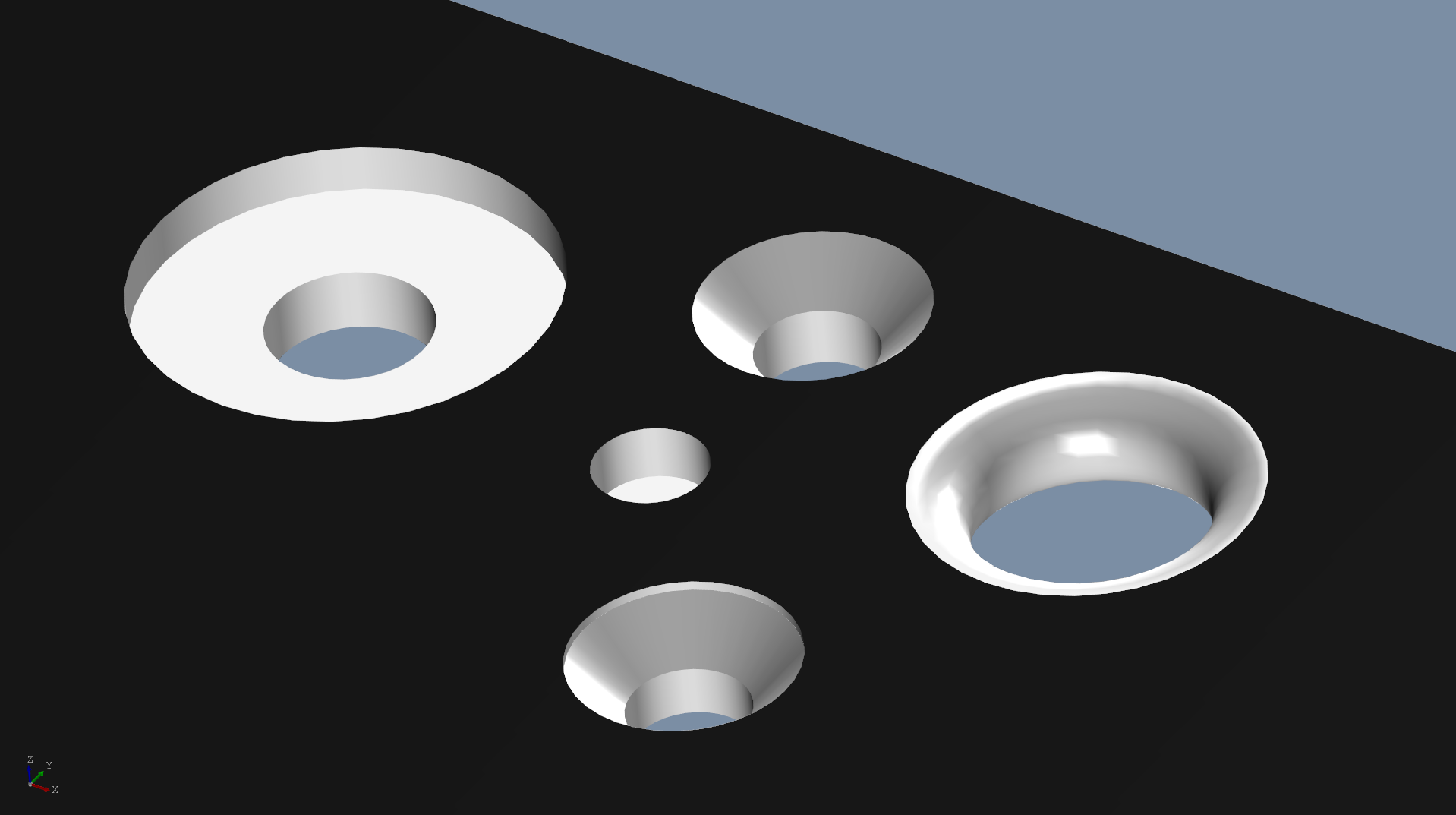

Eine Bohrung ist eine kreisrunde Öffnung, die durchgehend oder als Sackloch (auf der Vorder- oder Rückseite der Frontplatte) ausgeführt werden kann. Sie wird wie die anderen Fräselemente ebenfalls mit einem Fräswerkzeug gefertigt. Sie können die Bohrung mit gefasster oder gerundeter Kante, mit Gewinde oder mit Senkung versehen.

Eigenschaften der Funktion

Parameter	Beschreibung
Durchmesser	Durchmesser der Bohrung. Der kleinste zur Verfügung stehende Fräserdurchmesser ist 1 mm. Kleinere Durchmesser bis 0,4 mm sind auf Anfrage möglich und ggf. mit Zusatzkosten verbunden.
Senkung	Erzeugt eine Senkbohrung. Es stehen Senkungen für verschiedene Normschrauben (DIN und ANSI) zur Auswahl. Nach Festlegung der Norm können Sie rechts die Gewindegröße der Schraube angeben, die in die Senkbohrung passen soll.
Gewinde	Erzeugt eine Gewindebohrung. Es stehen verschiedene Gewindenormen (metrisch und unified) zur Auswahl. Nach Festlegung der Norm können Sie rechts die Größe des Innengewindes angeben. Hinweis: Unsere Gewinde erhalten standardmäßig eine Gewindeschutzsenkung. Diese Fase am Gewindeeinlauf erleichtert die Montage der Schraube. Bei einer rückseitigen Verschraubung empfiehlt es sich deshalb ggf., auch eine durchgehende Gewindebohrung auf der Rückseite der Frontplatte zu platzieren. Wünschen Sie keine Gewindeschutzsenkung (z. B. weil bei einem großen Gewinde in einer dünnen Platte durch die Fase zu wenige Gewindegänge übrig blieben), schreiben Sie dies in das Feld Anmerkungen für die Fertigung im Eigenschaftsdialog der Frontplatte.
Sackloch	Führt die Bohrung als vorder- oder rückseitiges Sackloch gewünschter Tiefe aus.
Auf der Rückseite platzieren	Setzen Sie das Häkchen, wenn das Sackloch auf der Rückseite eingebracht werden soll.
Nach der Oberflächenveredelung fräsen	Nur bei pulverbeschichteten Platten. Setzen Sie das Häkchen, wenn die Bohrung erst nach der Pulverbeschichtung eingebracht werden soll.
Element nicht fertigen	Setzen Sie das Häkchen, wenn das Element nicht gefertigt, sondern nur zu Informationszwecken auf der Frontplatte platziert werden soll.
Kantenbearbeitung	Die vordere und ggf. die rückseitige Kante kann mit einer Fase oder einer Rundung versehen werden.
Freie Senkungsparameter	Bei zuvor ausgewählter Norm-Senkung können Sie hier eine Senkung frei konfigurieren. Das Ergebnis wird in der Vorschau angezeigt.
Freie Gewindeparameter	Bei zuvor ausgewähltem Norm-Gewinde können Sie hier eine beliebige Steigung für das Gewinde eingeben. Den daraus folgenden Kerndurchmesser der Gewindebohrung können Sie in der Vorschau ablesen.

Hinweis: Wie Sie Sacklöcher in die Stirnseiten der Frontplatte einfügen, erfahren Sie unter Stirnseitenbearbeitung.

Tipp: Um eine Gewindebohrung mit Senkung zu erstellen, gehen Sie folgendermaßen vor:

1. Platzieren Sie die gewünschte Gewindebohrung

2. Platzieren Sie an derselben Stelle eine Sacklochbohrung mit einer Senkung oder einer Kantenbearbeitung. Wählen Sie die Tiefe des Sacklochs identisch mit der Tiefe der Senkung/Kantenbearbeitung.
