Planfläche

Symbol	Menüleiste	Tastenkürzel
	Einfügen > Planfläche	F

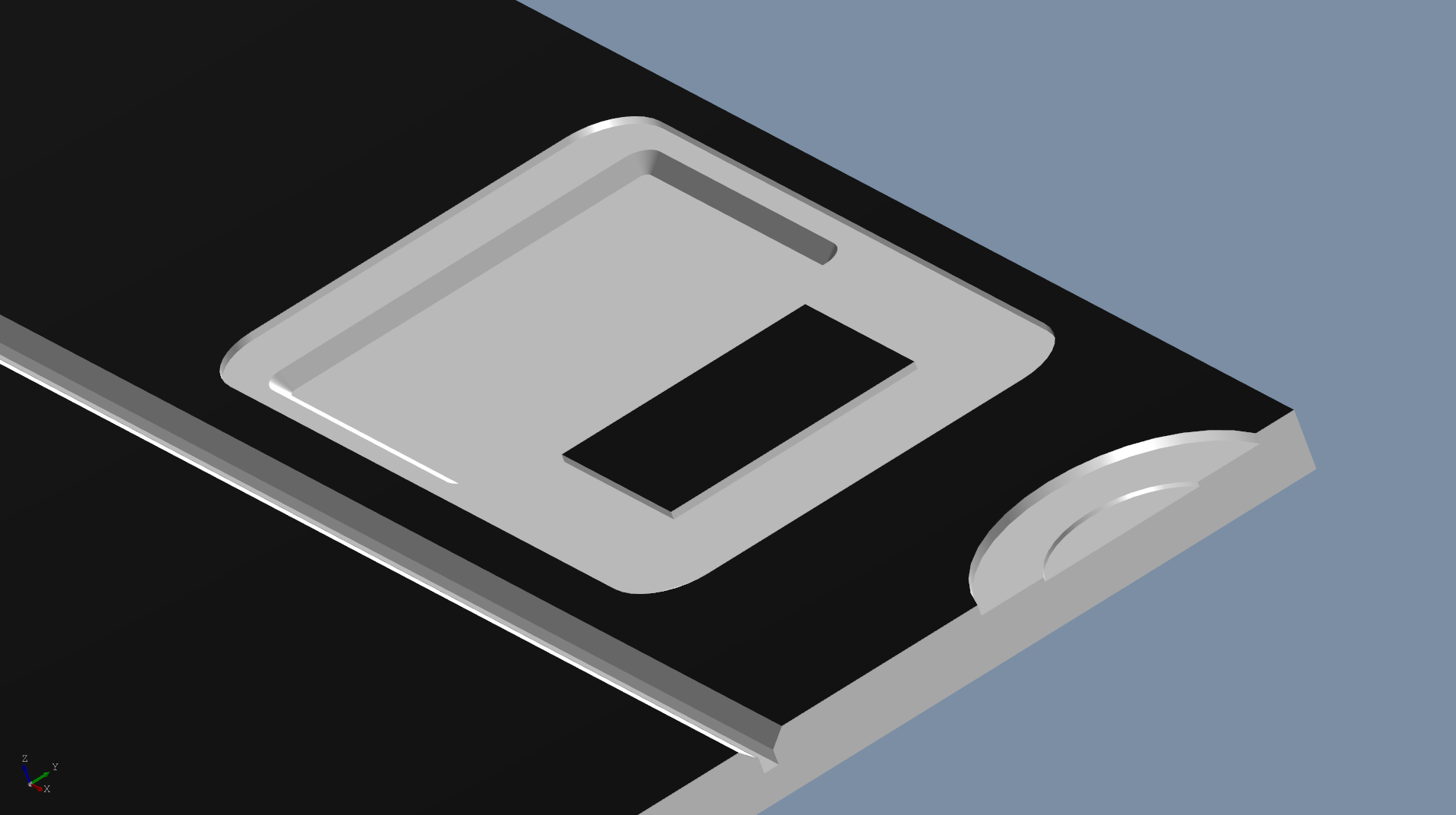

Eine Planfläche ist eine zur Oberfläche der Frontplatte planparallele Vertiefung (Tasche). Sie kann sowohl in die Vorder- als auch in die Rückseite eingebracht werden.

Eigenschaften der Funktion

Parameter	Beschreibung
Flächenform	Mögliche Formen: Rechteck, Kreis sowie Planflächen mit ausgesparter Innenfläche. Benötigen Sie komplexe Planflächen mit anderen Konturen, können Sie diese selber durch DXF-Freikonturen gestalten und erstellen. Beachten Sie dazu das Kapitel Freikontur.
Auf der Rückseite platzieren	Setzen Sie das Häkchen, wenn die Planfläche auf der Rückseite eingebracht werden soll.
Durchmesser	Durchmesser der kreisförmigen Planfläche
Breite	Breite der rechteckigen Planfläche
Höhe	Höhe der rechteckigen Planfläche
Tiefe	Tiefe der Planfläche
Eckenradius	Eckenradius der rechteckigen Planfläche
Drehwinkel	Drehwinkel der rechteckigen Planfläche
Werkzeug	Standardmäßig ist der 3-mm-Fräser eingestellt. Wenn das Häkchen bei Automatisch auswählen gesetzt ist, passt sich das Werkzeug an, sobald ein kleinerer Eckenradius eingeben wird.
Nach der Oberflächenveredelung fräsen	Nur bei pulverbeschichteten Platten. Setzen Sie das Häkchen, wenn die Bohrung erst nach der Pulverbeschichtung eingebracht werden soll. Weitere Informationen
Element nicht fertigen	Setzen Sie das Häkchen, wenn das Element nicht gefertigt, sondern nur zu Informationszwecken auf der Frontplatte platziert werden soll.
Kantenbearbeitung	Möglichkeit, die Kante der Planfläche mit einer Fase oder Rundung zu versehen. Innere Konturen der Planfläche nicht bearbeiten: Diese Option steht bei Planflächen mit Innenflächen zur Verfügung. Bei gesetztem Häkchen wird die eingestellte Kantenbearbeitung der Planfläche nicht für die Innenfläche übernommen.
Innenfläche	Durchmesser bzw. Breite und Höhe der unplanierten Innenfläche. Mit Versatz kann die Innenfläche innerhalb der Planfläche verschoben werden.
