Face plane

Symbole	Barre de menu	Raccourcis clavier
	Insérer > Face plane	F

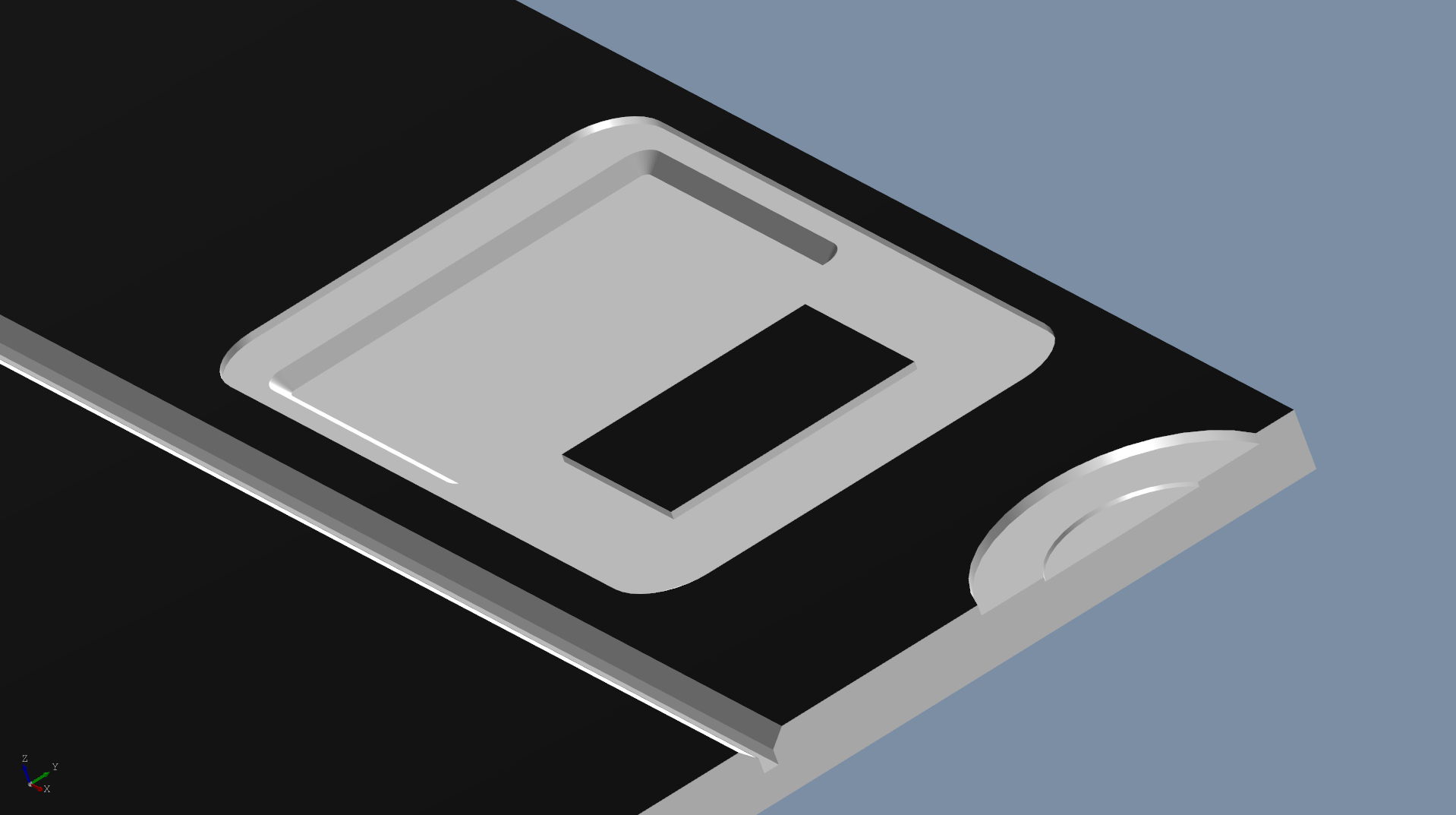

Une face plane est un enfoncement (poche) parallèle à la surface de la face avant. Elle peut être aménagée aussi bien sur la face avant que sur la face arrière.

Propriétés de la fonction

Paramètres	Description
Forme de la surface	Formes possibles : rectangle, cercle et faces planes avec surface intérieure évidée. Si vous avez besoin de faces planes complexes avec d’autres contours, vous pouvez les concevoir et les créer vous-même avec des contours libres DXF. Consultez à ce sujet le chapitre Contour libre.
Placer au verso	Cochez la case si la face plane doit être placée au verso de la face.
Diamètre	Diamètre de la face plane circulaire
Largeur	Largeur de la face plane rectangulaire
Hauteur	Hauteur de la face plane rectangulaire
Profondeur	Profondeur de la face plane
Rayon d’angle	Rayon d’angle de la face plane rectangulaire
Angle de rotation	Angle de rotation de la face plane rectangulaire
Outil	Par défaut, la fraise de 3 mm est réglée. Si la case Sélection automatique est cochée, l’outil s’adapte dès qu’un rayon d’angle plus petit est saisi.
Fraiser après l’affinage	Uniquement pour les faces revêtues par poudre. Cochez cette case si vous souhaitez que le perçage soit effectué après le revêtement par poudre. Plus d’informations
Ne pas usiner l’objet	Cochez cette case si l’élément ne doit pas être fabriqué, mais seulement placé sur la face avant à titre d’information.
Usinage du bord	Possibilité d’ajouter un chanfrein ou un arrondi sur le bord de la face plane. Ne pas usiner les contours intérieurs de la face plane : cette option est disponible pour les faces planes avec des surfaces intérieures. Si elle est cochée, l’usinage des bords de la face plane n’est pas repris pour la surface intérieure.
Surface intérieure	Diamètre ou largeur et hauteur de la surface intérieure non planifiée. Avec Décalage, la surface intérieure peut être déplacée à l’intérieur de la face plane.
