Fente courbée

Symbole	Barre de menu	Raccourcis clavier
	Insérer > Fente courbée	C

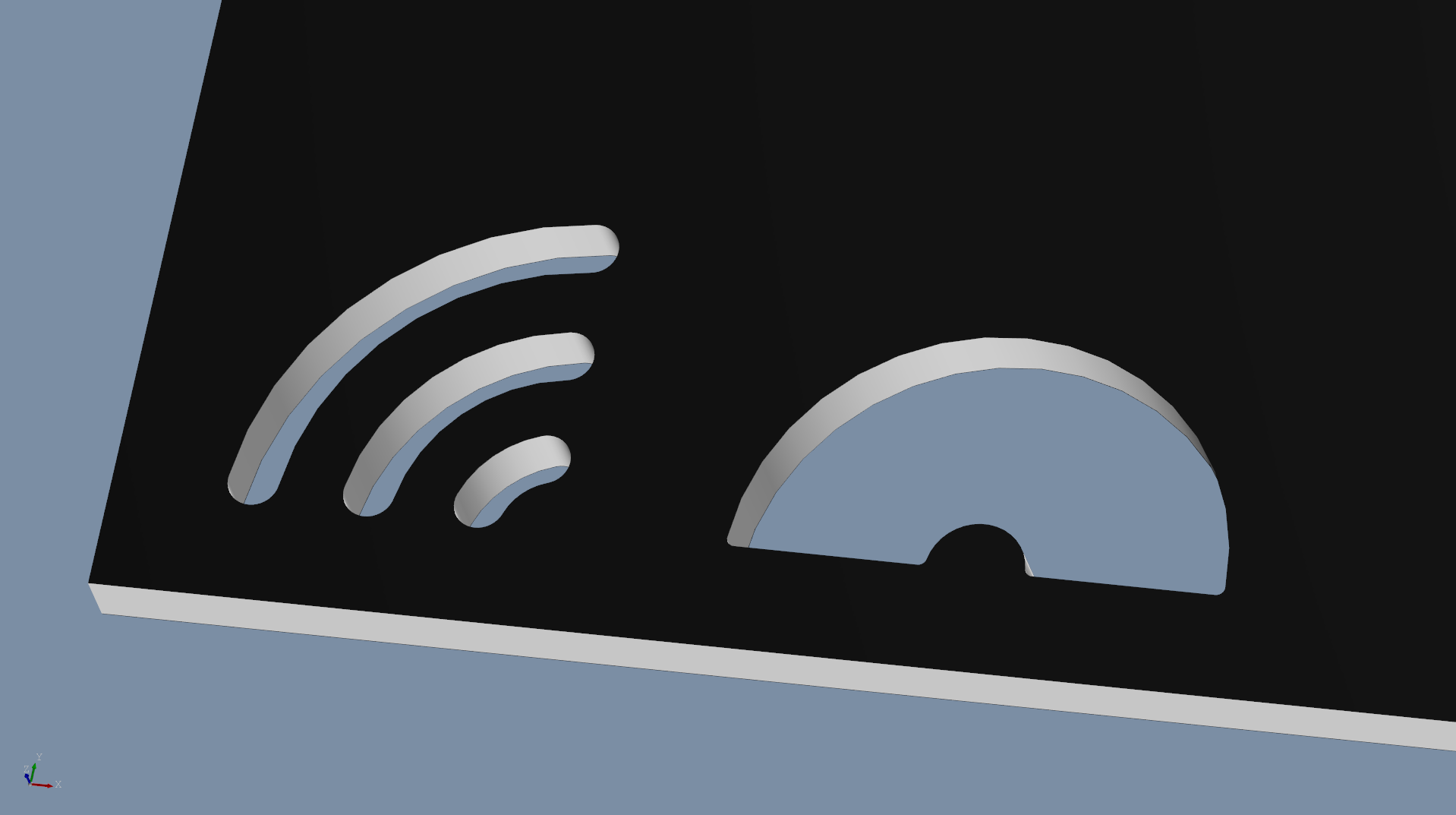

Une fente courbée est un segment d’anneau circulaire ou un trou oblong courbé en forme de cercle. Elle est particulièrement adaptée à la création de bouches d’aération, de grilles d’intercommunication, etc.

Propriétés de la fonction

Paramètres	Description
Rayon intérieur	Rayon de l’arc intérieur de la fente courbée
Largeur	Largeur : différence entre le rayon extérieur et le rayon intérieur de la fente courbée
Longueur de l’arc	Angle entre les deux rayons qui forment la fente courbée
Rayon d’angle	Rayons intérieurs aux 4 angles de la fente courbée
Angle de rotation	Angle de rotation de la fente courbée autour de son point de référence
Outil	La fraise de 3 mm est réglée par défaut. Pour réaliser des rayons intérieurs plus petits, décochez la case Sélection automatique (dans ce cas, les coûts liés au changement d’outil peuvent être plus élevés).
Fraiser après l’affinage	Uniquement pour les faces revêtues par poudre. Cochez cette case si vous souhaitez que la fente courbée soit réalisée après le revêtement par poudre. Plus d’informations
Ne pas usiner l’objet	Cochez cette case si l’élément ne doit pas être fabriqué, mais seulement placé sur la face avant à titre d’information.
Usinage du bord	Le bord avant et le bord arrière peuvent être pourvus d’un chanfrein ou d’un arrondi.
