Schlitzkreis

Symbol	Menüleiste	Tastenkürzel
	Einfügen > Schlitzkreis	C

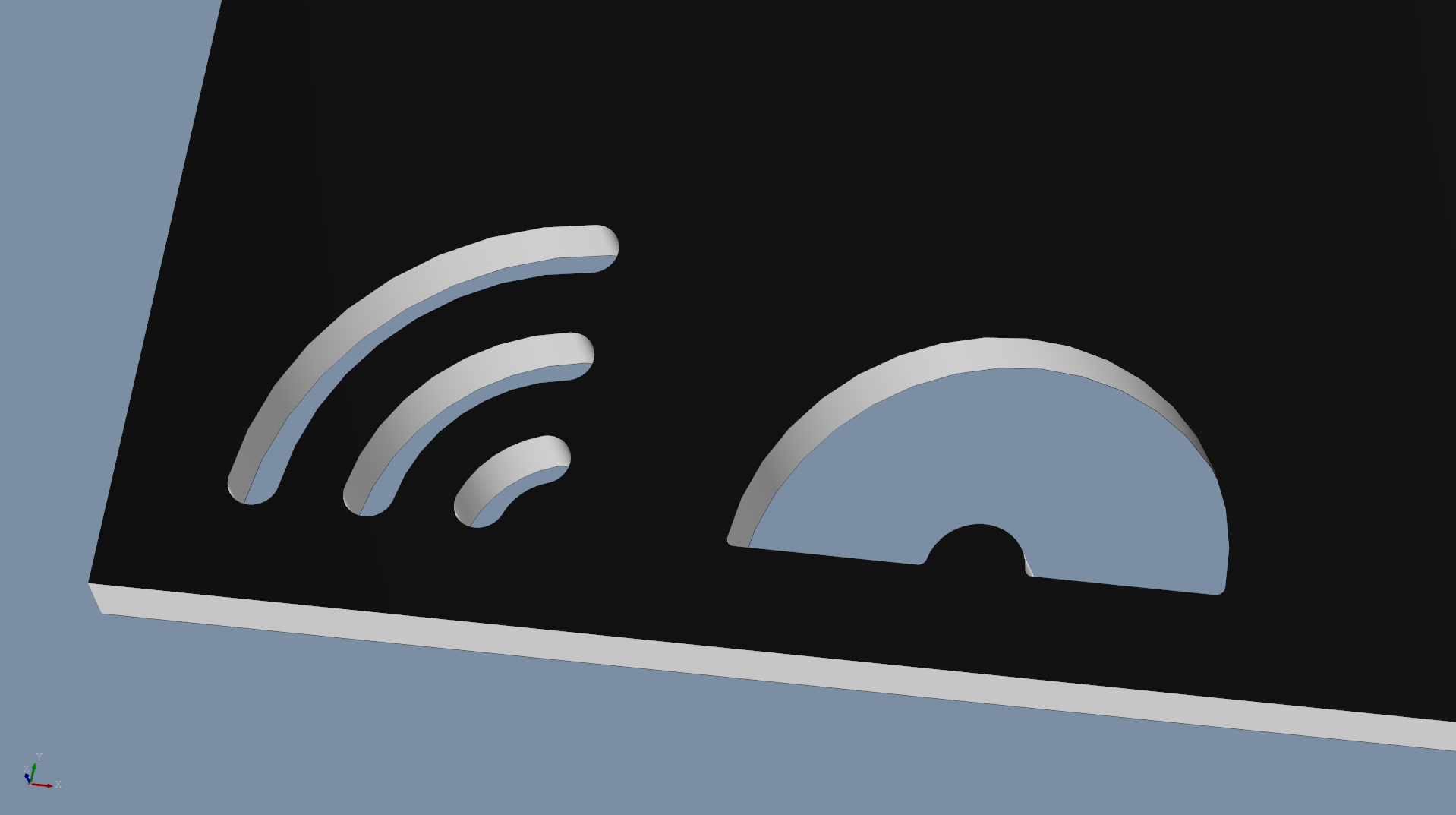

Ein Schlitzkreis ist ein Kreisringsegment bzw. ein kreisförmig gebogenes Langloch. Er eignet sich insbesondere zur Erzeugung von Lüfterdurchlässen, Sprechgittern etc.

Eigenschaften der Funktion

Parameter	Beschreibung
Innenradius	Radius des inneren Kreisbogens des Schlitzkreises
Breite	Breite: Differenz zwischen Außen- und Innenradius des Schlitzkreises
Bogenlänge	Winkel zwischen den beiden Radien, die den Schlitzkreis aufspannen
Eckenradius	Innenradien an den 4 Ecken des Schlitzkreises
Drehwinkel	Drehwinkel des Schlitzkreises um seinen Bezugspunkt
Werkzeug	Standardmäßig ist der 3-mm-Fräser eingestellt. Um kleinere Innenradien zu realisieren, entfernen Sie das Häkchen bei Automatisch auswählen (hierbei entstehen ggf. höhere Kosten durch Werkzeugwechsel).
Nach der Oberflächenveredelung fräsen	Nur bei pulverbeschichteten Platten. Setzen Sie das Häkchen, wenn der Schlitzkreis erst nach der Pulverbeschichtung eingebracht werden soll. Weitere Informationen
Element nicht fertigen	Setzen Sie das Häkchen, wenn das Element nicht gefertigt, sondern nur zu Informationszwecken auf der Frontplatte platziert werden soll.
Kantenbearbeitung	Die vordere und die rückseitige Kante kann mit einer Fase oder einer Rundung versehen werden.
