D-Bohrung

Symbol	Menüleiste	Tastenkürzel
	Einfügen > D-Bohrung	D

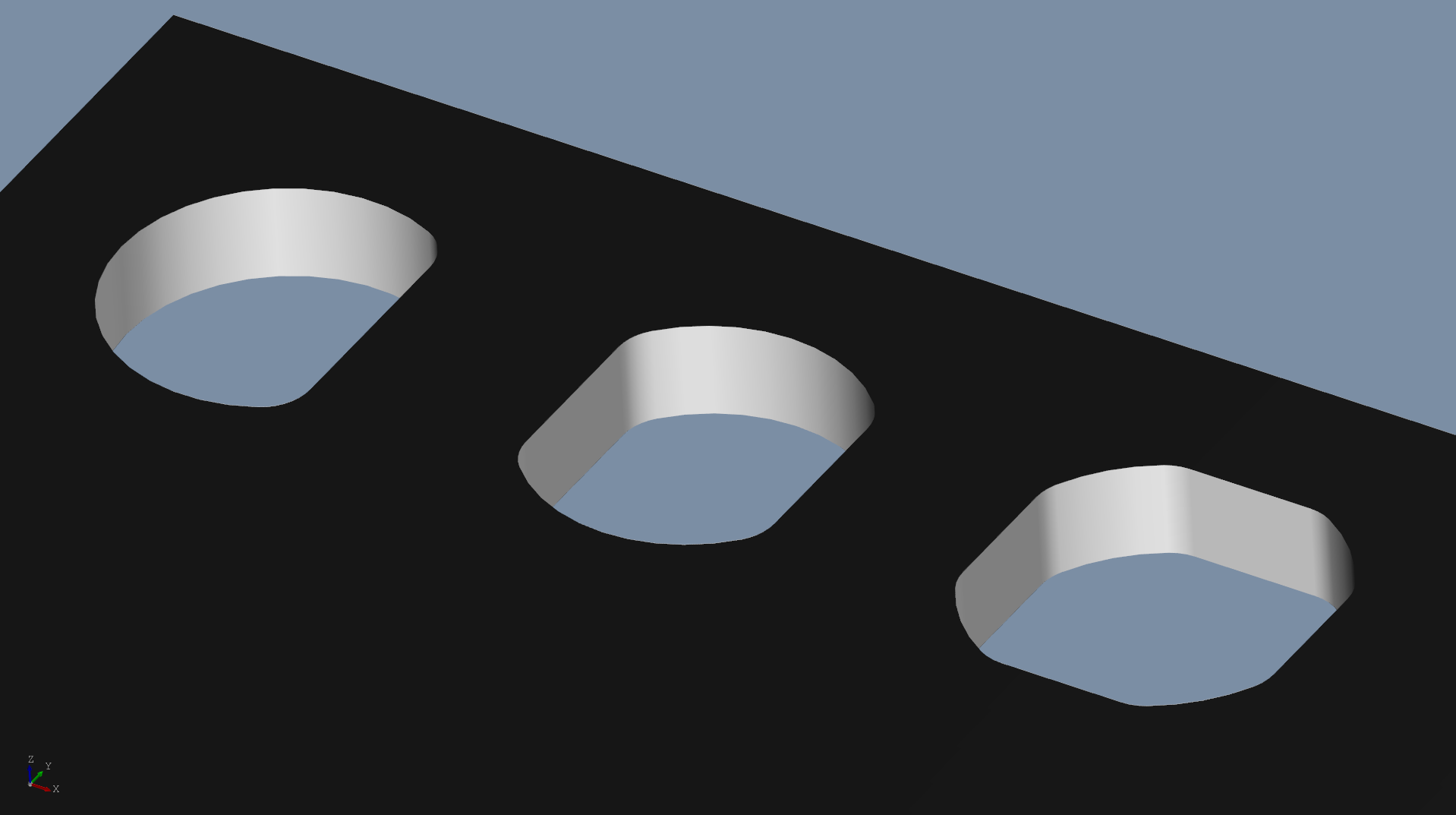

Eine D-Bohrung ist ein Durchbruch in Form eines Kreissegments. Diese Bohrung wird z. B. als Montagebohrung für BNC-Buchsen verwendet. Zusätzlich sind zwei- und vierfache D-Bohrungen mit entsprechend vielen Abflachungen auswählbar.

Eigenschaften der Funktion

Parameter	Beschreibung
Form	Auswahl zwischen einfach, doppelt oder vierfach ausgeführter D-Bohrung.
Durchmesser	Durchmesser der D-Bohrung
Breite	Breite der einfachen D-Bohrung = Durchmesser minus Höhe des ausgesparten Kreissegmentes Breite der doppelten und vierfachen D-Bohrung = Durchmesser minus 2 x Höhe der ausgesparten Kreissegmente
Höhe	Höhe der vierfachen D-Bohrung = Durchmesser minus 2 x Höhe der beiden oben und unten ausgesparten Kreissegmente
Drehwinkel	Drehwinkel der D-Bohrung um ihren Bezugspunkt
Werkzeug	Standardmäßig ist der 3-mm-Fräser eingestellt. Um kleinere Innenradien zu realisieren, entfernen Sie das Häkchen bei Automatisch auswählen (hierbei entstehen ggf. höhere Kosten durch Werkzeugwechsel).
Nach der Oberflächenveredelung fräsen	Nur bei pulverbeschichteten Platten. Setzen Sie das Häkchen, wenn die D-Bohrung erst nach der Pulverbeschichtung eingebracht werden soll. Weitere Informationen
Element nicht fertigen	Setzen Sie das Häkchen, wenn das Element nicht gefertigt, sondern nur zu Informationszwecken auf der Frontplatte platziert werden soll.
Kantenbearbeitung	Die vordere und die rückseitige Kante kann mit einer Fase oder einer Rundung versehen werden.
